Pinhole Camera 6x9³

Een houten camera op 120-film, formaat 6×9, met twee lenzen en één pinhole naast elkaar.

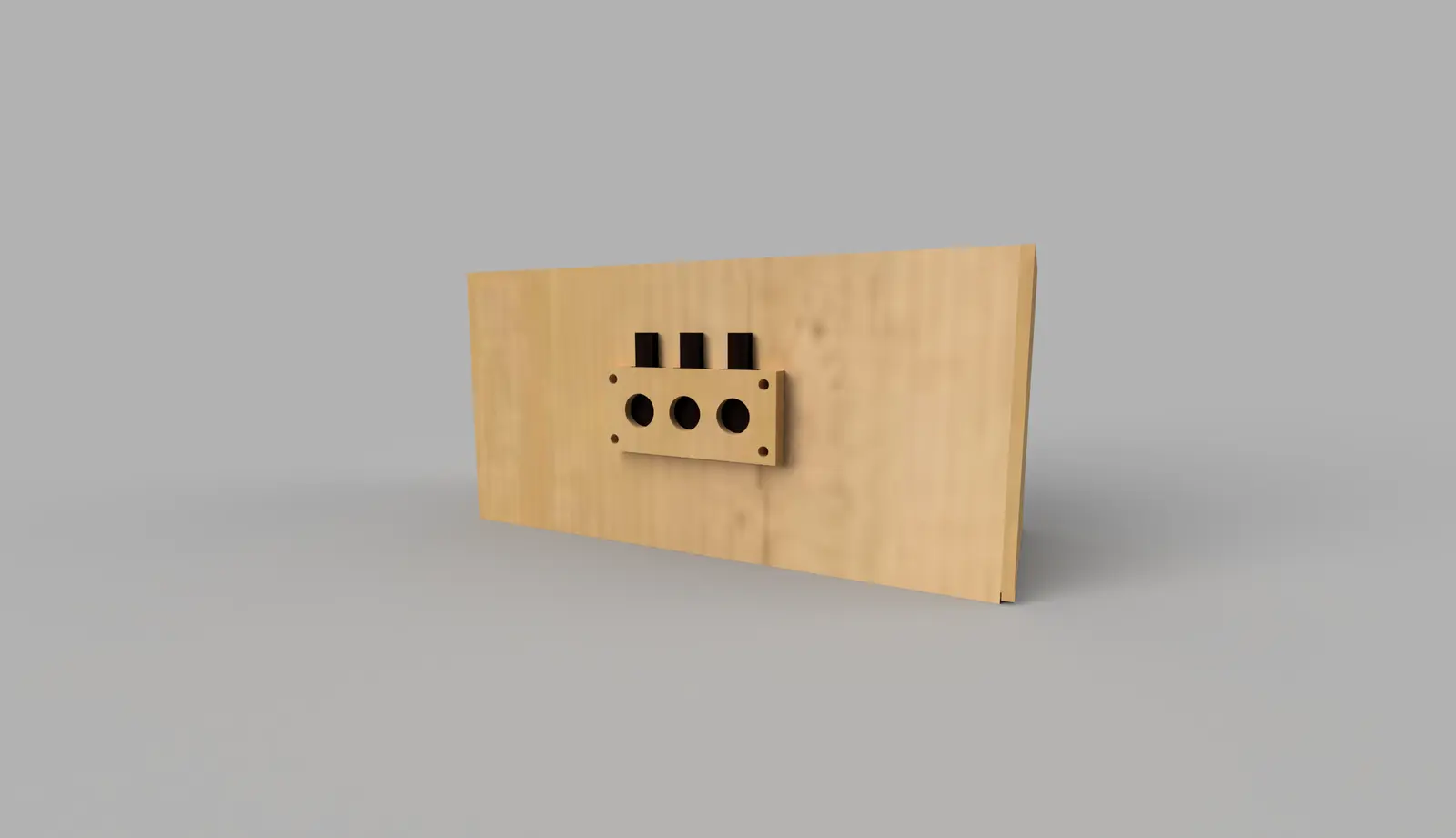

Abel wilde een camera die je zelf kunt maken en die toch meer kan dan een reguliere pinhole-camera. Op de frontplaat zitten drie vensters, elk met een eigen schuif als sluiter: twee met een lens, één met een pinhole, zodat je 3 verschillende perspectieven op beeld krijgt.

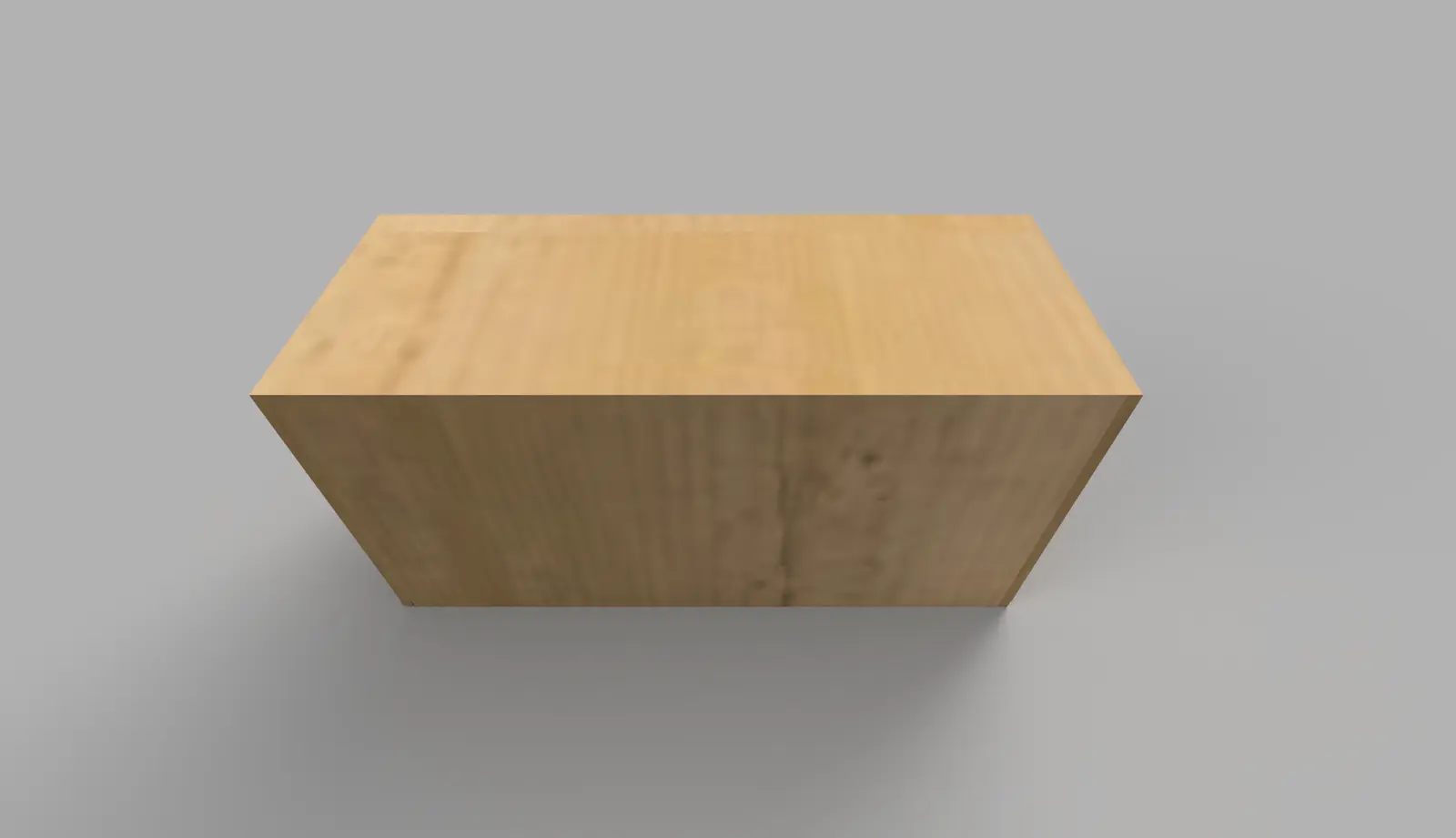

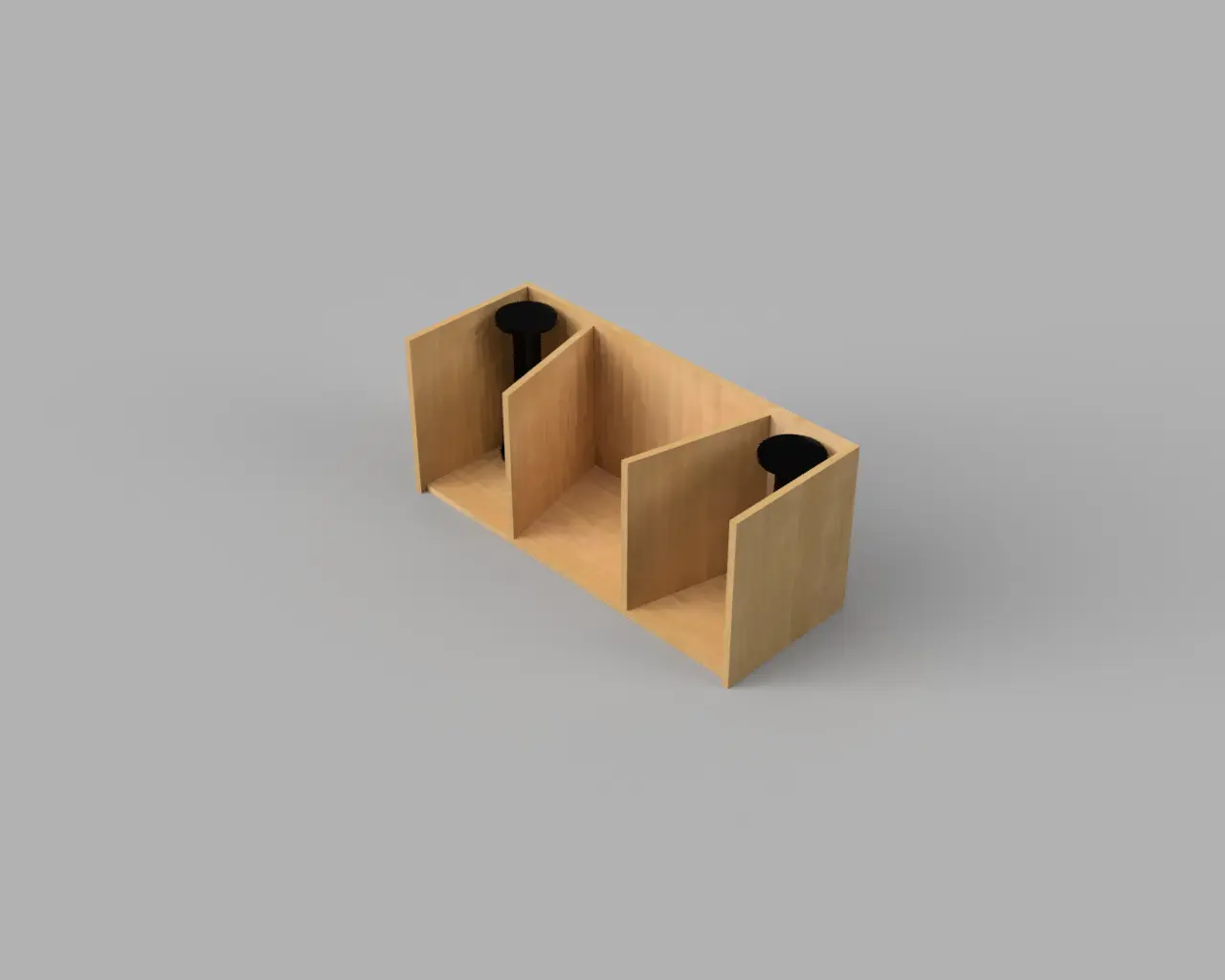

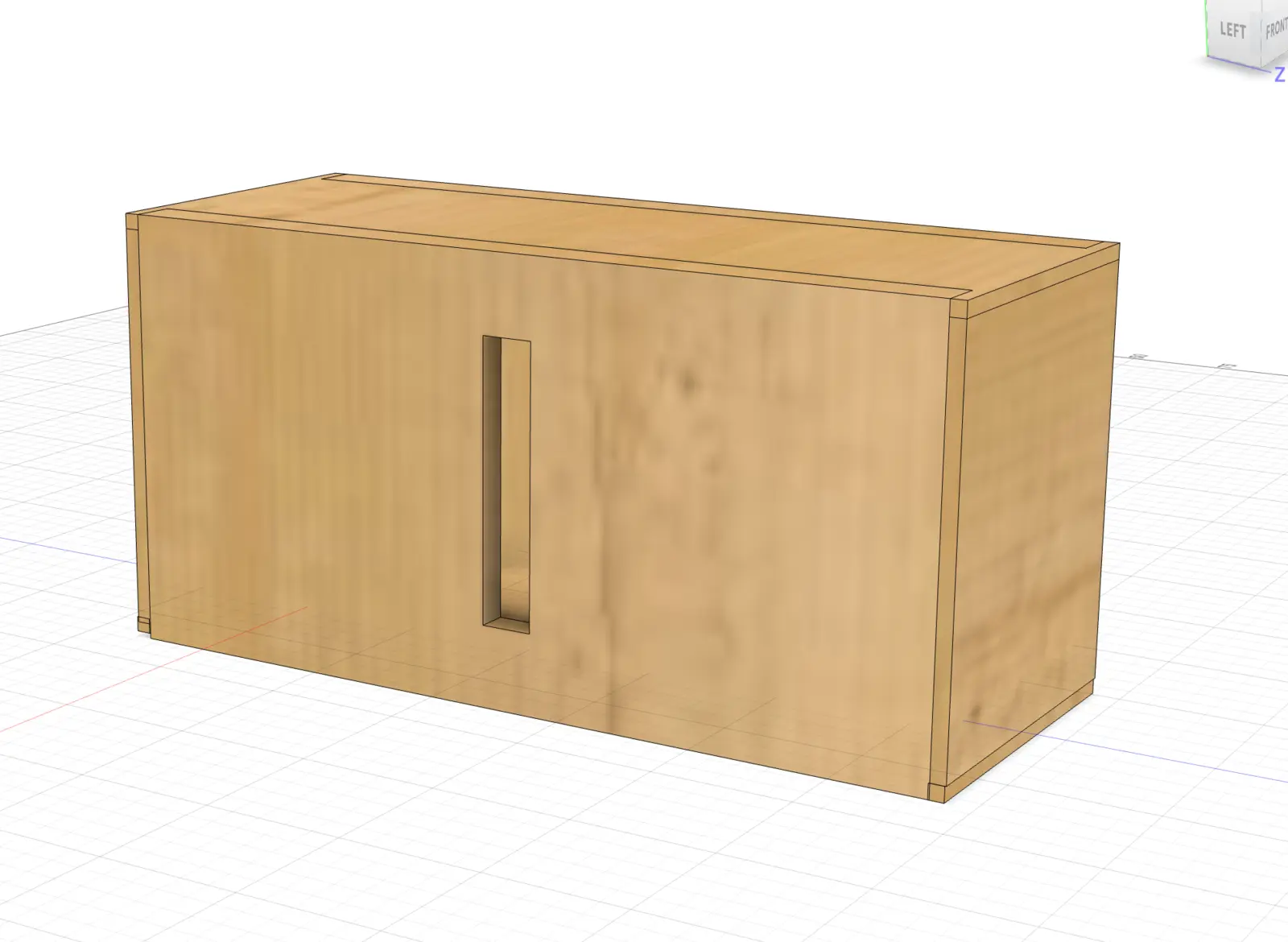

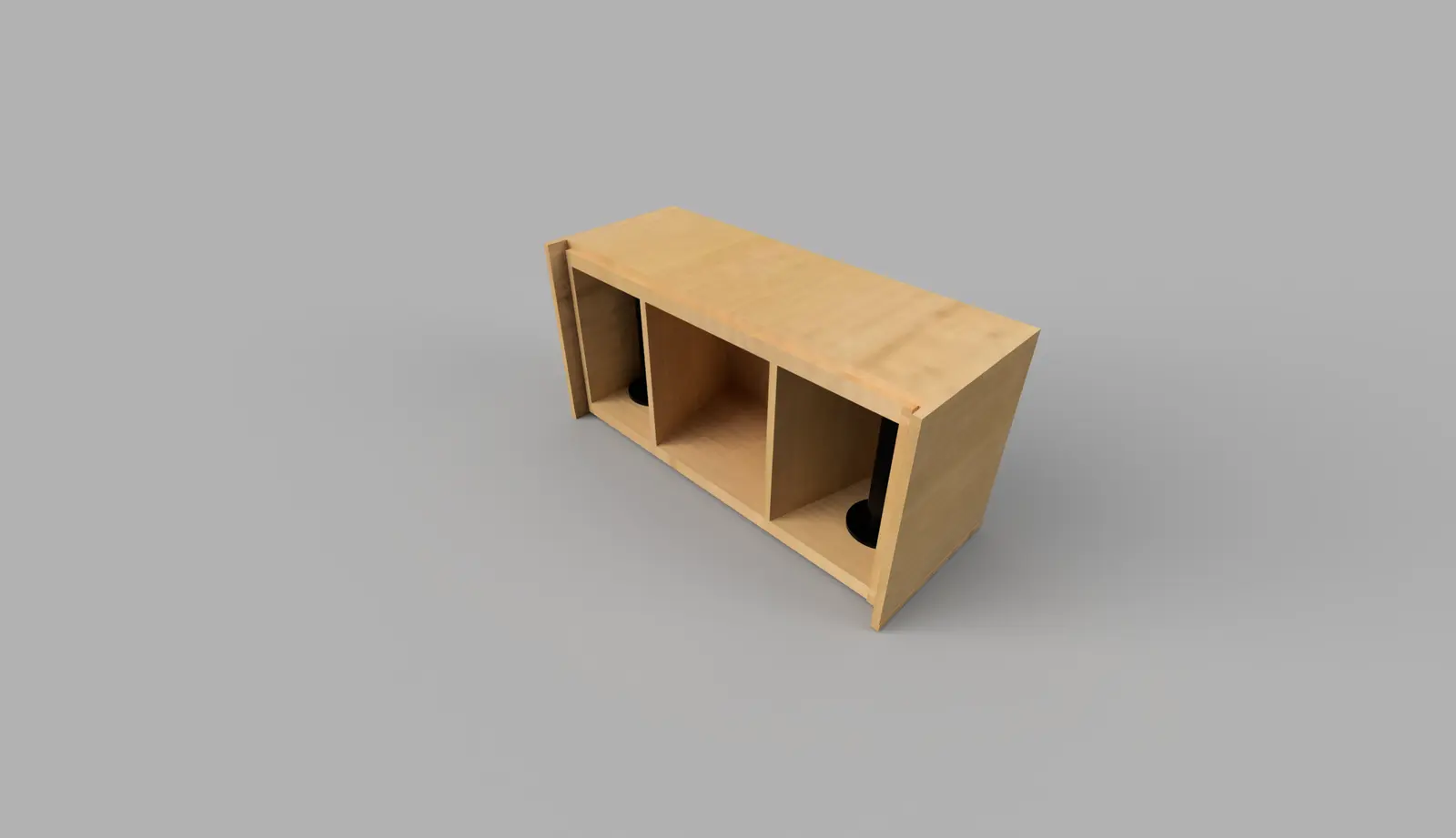

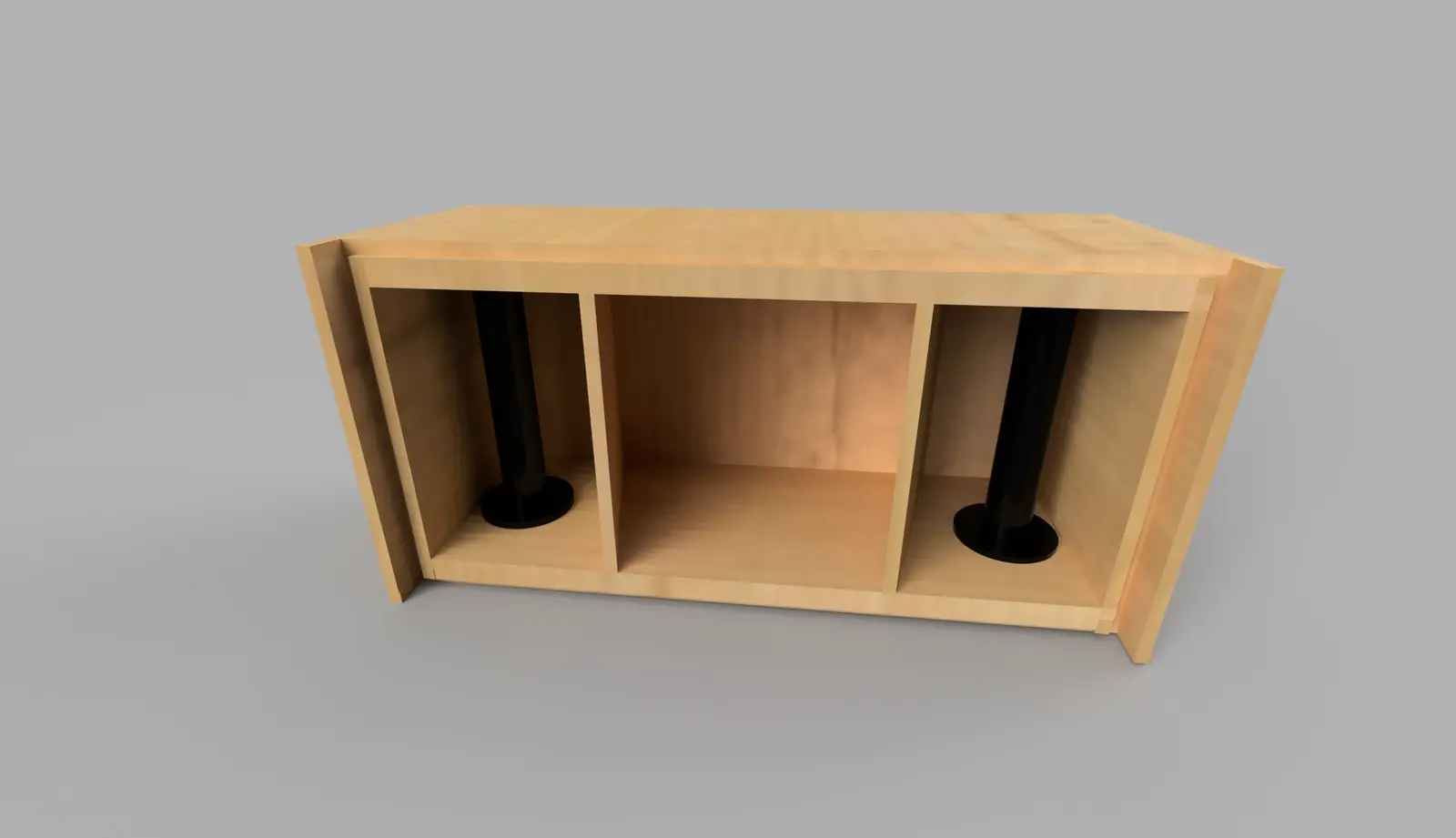

Ik heb hem ontworpen als schets in 3D, in Fusion 360, in vier versies. De filmafstand is 60 mm. De pinhole is 0,30 tot 0,35 mm en komt daarmee op f/180. De lensvensters gebruiken enkelvoudige lensjes in een M12-houder, met een zelfgemaakt diafragma erachter: een geboord schijfje messing tussen borgringen. Op 60 mm staat een lensje van 20 mm ver in het macrogebied, zodat nominaal f/32 effectief ongeveer f/100 wordt; per brandpunt heb ik de effectieve opening en de scherpstelafstand uitgerekend. Een lens is veel lichtsterker dan een pinhole, daarom een ND-filter voor de lenzen uit een egaal belicht en ontwikkeld negatief.

Colofon

• Voor: Abel Schaminee
• Mijn aandeel: ontwerp en berekening
